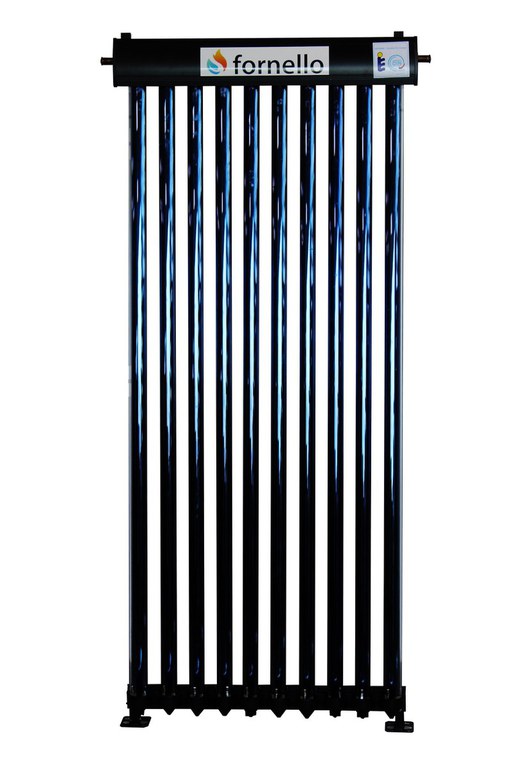

Panou colector solar presurizat cu tuburi vidate Heat Pipe Fornello 10 tuburi, destinat producerii de apa calda menajera, montaj pe acoperis inclinat sau fatada
Panou colector solar presurizat cu tuburi vidate Heat Pipe Fornello 10 tuburi, destinat producerii de apa calda menajera, montaj pe acoperis inclinat sau fatadaPanourile solare presurizate Fornello sunt panouri solare cu tuburi vidate si tuburi termice (tip heat pipe din cupru pentru o conductivitatea termica foarte buna) montate in interiorul lor. Pot fi folosite in instalatiile de incalzire si de preparare a apei calde de consum menajer pe toata perioada anului.Tubul termic din interiorul tuburilor vidate transforma energia solara in energie termica si o transfera colectorului in care se monteaza toate tuburile termice si care se afla in partea superioara a panoului solar.Agentul termic lichid cu temperatura joasa de vaporizare aflat in interiorul tuburilor termice (heat pipe) este incalzit, se transforma in vapori care se ridica spre partea superioara ingrosata a tubului termic denumita condensator. Vaporii de agent termic condenseaza si isi cedeaza caldura latenta de vaporizare prin condensator catre colectorul panoului solar.Dupa aceea, agentul termic lichid se va intoarce gravitational la partea inferioara a fiecarui tub termic (heat pipe) si ciclul se repeta intr-un mod continuu atata timp cat tubul termic este incalzit de soare.Tuburile vidate din sticlă sunt componenta cheie a colectoarelor solare cu tuburi vidate.Fiecare tub evacuat este format din două tuburi de sticlă. Tubul exterior este realizat din sticla borosilicata transparenta extrem de puternica,capabila sa reziste la impactul cu grindina cu un diametru de pană la 25 mm. si tubul interior este facut tot din sticlă borosilicat, invelita cuun strat special (Al-N/CU), cu proprietati excelente in absorbtia caldurii solare si minima reflexie. Aerul este vidat din spatiul dintre celedoua tuburi de sticla pentru a forma un vacuum,care elimina pierderea de caldura conductiva si convectiva.Teava Heat Pine reprezinta doua tevi dispuse concentric cu vacuum intre ele. Suprafata tevii interioare este acoperita cu un strat selectiv, ce permite o absorbtie maximala a razelor solare, pierderi minimale si un coeficient de performanta (COP) inalt. In centrul tevei Heat Pipe se afla o teava mica de cupru goala , in care se initiaza procesele de evaporare a unui fluid netoxic, care preda temperatura spre varful ei si o trimite catre nodul colector, de unde se incalzeste agentul termic. Procesele se repeta din nou si din nou.AVANTAJELE PANOURILOR SOLARE PRESURIZATE CU TUBURI TERMICE (HEAT PIPE):nu exista pericolul de spargere pe timpul iernii (deoarece tuburile termice nu contin apa ci un agent termic cu temperatura joasa de vaporizare si care nu ingheata);structura compacta adaptabila usor locului de montaj;panourile functioneaza neintrerupt chiar in cazul s-a spart un tub vidat;temperatura de pornire este in jur de + 25 °C, temperatura la care agentul termic din tubul termic incepe sa vaporizeze.Panourile solare Fornello tipul SP sunt produse în modele cu 10, 15, 20, şi 30 de tuburi. AMPLASAREA PANOURILOR SOLARE PRESURIZATE CU TUBURI VIDATE HEAT PIPEAlegerea locului potrivit este foarte important pentru amplasarea panourilor solare.De obicei, locul ideal pentru montarea panourilor solare este pe acoperis, insa, daca ai o curte mare, poti sa le montezi pe sol.Indiferent de locul in care le montezi, trebuie sa te asiguri ca sunt expuse la soare. Acestea trebuie indreptate spre partea sudica sau catre partea estica, in functie de configuratia spatiului.Colectorul solar poate fi montat pe acoperisurile plane asa cum este livrat, cu un unghi de 30’, 45’sau 60 ’. Nu este permis un unghi de instalare mai mic de 15’.In majoritatea cazurilor, este recomandat un unghi de montaj de 45’-50’. Aceasta asigura un randament optim iarna si mareste considerabil rezistenta in cazul furtunilor cu grindina.SPATIUL MINIM NECESARSpatiul minim necesar pentru instalare este calculat in functie de dimensiunea colectoruluisolar si a cadrelor. Din punct de vedere al dimensiunilor condensatorului tuburilor termice sunt de asemenea, două variante constructive:Condensator tip SPA: Ø 14 x 60 mmCondensator tip SPB: Ø 20 x 76 mmCARACTERISTICI TEHNICE PANOU SOLAR:Materialul carcasei colectorului: aluminiu sau oțel inoxMaterialul suportului panoului: oţel inox sau aluminiu Izolaţie: vată minerală presată (140 kg/m³)Material etanşare: EPDMPresiune maximă de lucru: 6 barDebit agent termic:Tip SPA: 0,10 l/min/tubTip SPB: 0,15 l/min/tubRezistenţă la vânt: 30 m/sRezistenţă la grindină: pană la diametrul de 25 mmRacorduri tur-retur agent termic: Ø 22 mmCARACTERISTICI TEHNICE TUB VIDAT CU TUB TERMIC TIP HEAT PIPE:Materialul tubului termic (heat pipe): cupru cu puritatea de 99,93% confectionat prin lipitura tare cu aliaj de argint;Lungimea tubului vidat: 1800 mmDiametrul tubului: - Exterior: 58 mm - Interior: 47 mmGrosimea sticlei: 1,6 mmMaterial: sticlă borosilicat cu rezistentă ridicată la socuri termiceCoeficient de absorbţie: min. 94 %Coeficient de emisie: max. 8 %Vacuum: P < 3,5 x 10-3 PaGreutate: 2,7 kgTemperatura de pornire: + 25°CDATE TEHNICE:Numar tuburi: 10Suprafată totală: 1,70 m²Dimensiuni de gabarit: 1983x850 mmGreutate: 46 kgDebit de apă caldă (ΔT = 35°C): 88 litri/zi
