Descriere anunt

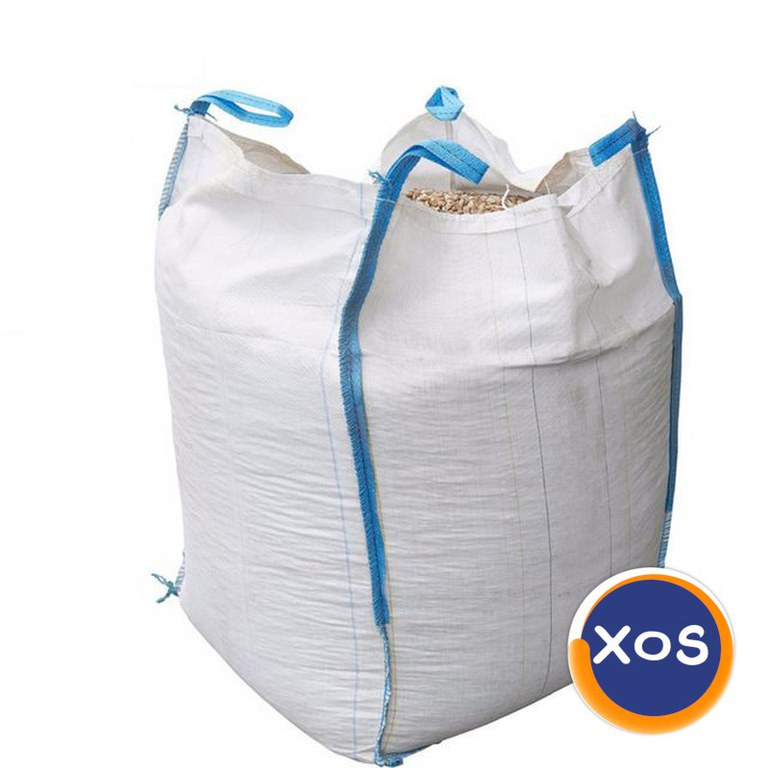

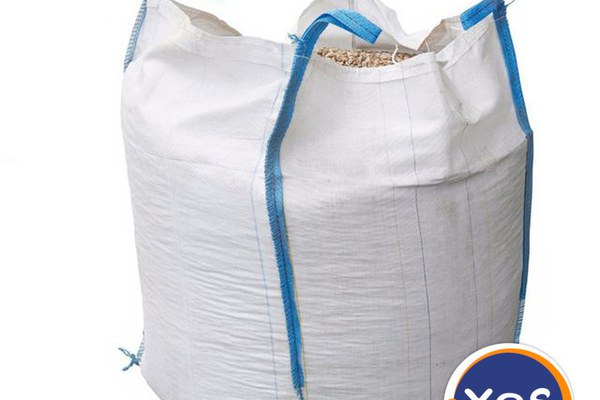

Pentru a organiza producția de containere moi Big Bag și producția de saci din țesătură din polipropilenă, suntem pregătiți să oferim un set de echipamente tehnologice pentru tăierea la cald a materialului polipropilenic (foaie/manșoane) în semifabricate pentru asamblarea ulterioară a containerelor/saci pe 1 mașini de cusut. clasa a 2-a și overlock.

Setul de echipamente vă permite să tăiați o gamă completă de containere în funcție de modele și dimensiuni la o rată de până la 500 de seturi pe schimb (8 ore).

Setul include și echipamente pentru producția de garnituri de etanșare din folie de polietilenă.

Pentru a organiza producția completă este necesar:

• Suprafata de productie - 160 mp;

• Rețea electrică – 220V/50 Hz;

• Sistem de aer comprimat – 6 atm, 250 l/min;

• Muncitori de productie - 6-8 persoane;

• Ventilaţie de evacuare.

Adăugarea de poziții individuale ale echipamentelor tehnologice vă permite să creșteți productivitatea producției și gama de produse.

Compania noastră selectează și furnizează mașini de cusut de la producători de top.

Oferim un set universal de echipamente tehnologice pentru tăierea a două până la patru saci mari de tip sling de diferite modele și o linie pentru producția de inserții PE în saci mari cu gât de încărcare „gât de sticlă”.

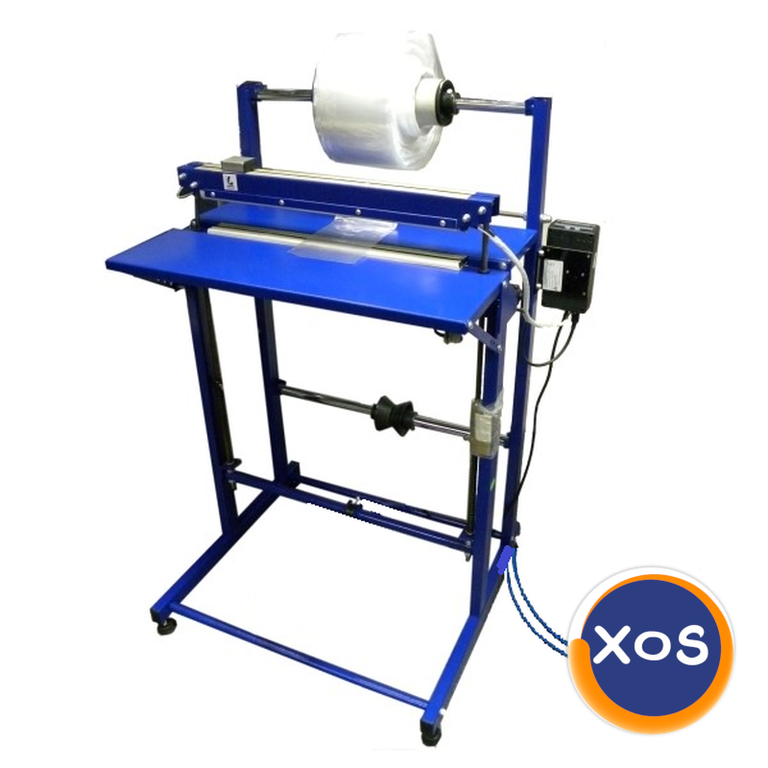

Pentru producția de căptușeli PE din folie tubulară, oferim un set de echipamente pentru gâtul de sticlă, constând din două instalații aliniate într-o linie la o distanță egală cu lungimea căptușelii care se produce. Din suportul rolei, operatorii scot filmul care trece între traversele instalației SHOV 2000 N1-20P și îl așează pe masa de lucru a instalației de blocaj. Când apăsați butonul de pornire, ambele mașini sunt activate simultan, producând două tăieturi în formă de U cu etanșare cu o cusătură de contur, formând gâtul de umplere al căptușelii (cu un diametru de 300-400 mm și o înălțime de 400-600 mm). ) și etanșarea fundului căptușelii cu o cusătură largă de impuls și tăierea din rola principală . Acest set de echipamente poate fi configurat pentru a produce căptușeli pentru diferite dimensiuni de genți de alergare.

Pentru producția de genți și căptușeli de alergare, este cel mai eficient să folosiți materiale polimerice tubulare cu pliuri pe ambele părți.

Setul include următoarele echipamente:

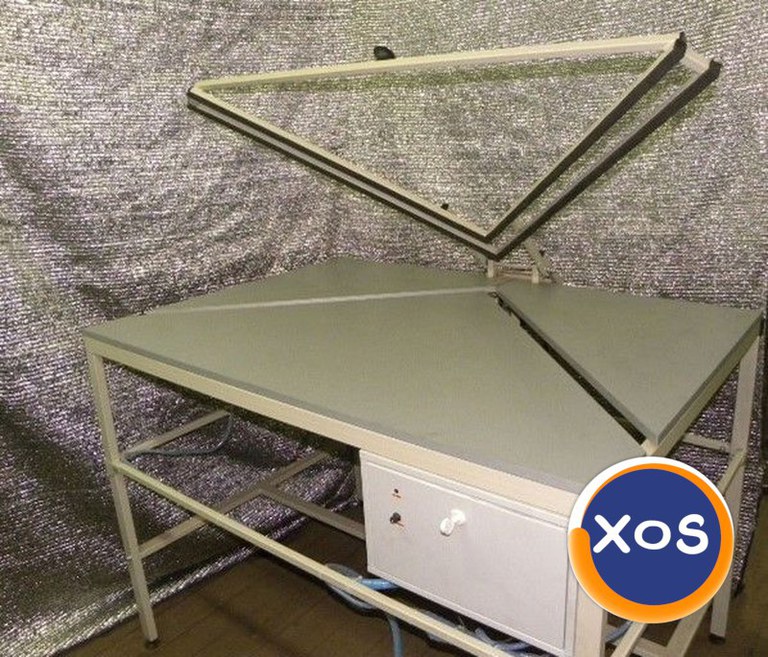

INSTALARE PENTRU PRODUCEREA V-GROOVE

Instalația realizează o tăietură în formă de V pe piesa de prelucrat, 1200 mm lățime și la un unghi de 90 de grade, pentru realizarea unui al doilea fund (întărit) în saci mari pentru transportul de încărcături deosebit de grele.

Specificatii:

Productivitate - până la 60 buc/oră;

Dimensiuni canelura: latime – 1200 mm; unghi – 90°

Putere instalată – 2,3 kW;

Dimensiuni de gabarit ale instalatiei (lungime/latime/inaltime) – 1562/1040/805 mm;

Greutate - până la 75 kg;

Personal de service, oameni – 1 persoană

Amplasarea/scoaterea materialului – manual

Acționare de instalare - pneumatică

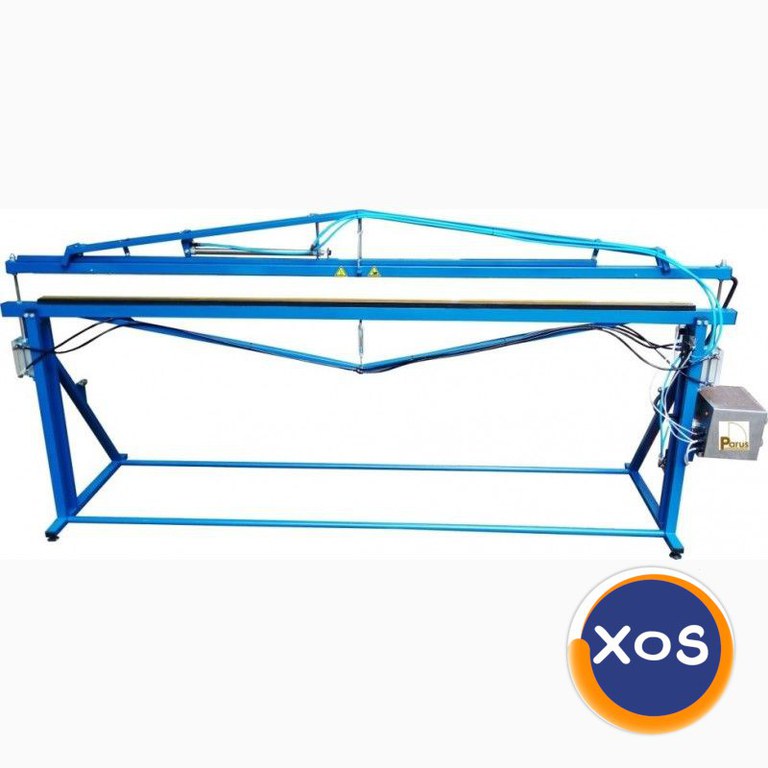

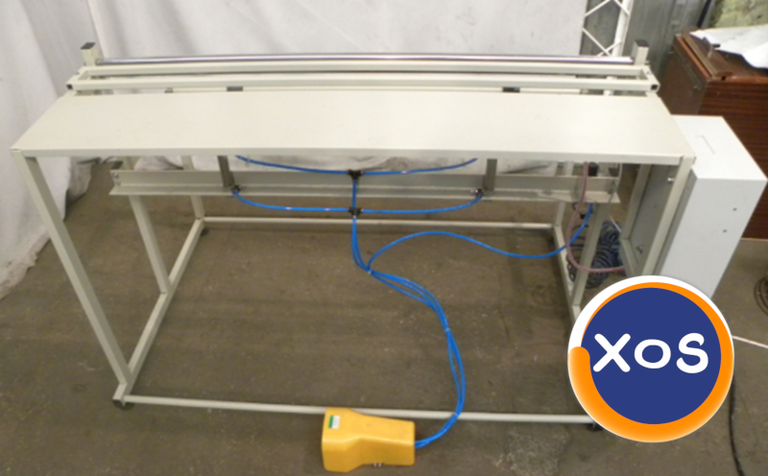

INSTALARE PENTRU SUDARE/TĂIERE MATERIALE POLIMERE TERMOPLASTICE

Instalația este concepută pentru sudarea și tăierea directă a foliilor termoplastice din materiale polimerice, folii laminate, precum și materiale duplicate cu folii polimerice.

Aplicabil pentru:

- decuparea mansoanelor de protectie care sunt cusute pe chingile big bag-urilor, pentru a se evita frecarea sling-urilor in timpul procesului de mutare a big bag-ului, prin agatarea acestora de chingi;

- taierea fundului sacilor mari;

- taierea gaturilor de incarcare si descarcare, care sunt cusute la supapele superioare/inferioare ale big bag-ului;

Specificatii:

Acționarea instalației este pneumatică;

Acționarea cuțitului este pneumatică;

Avans film - manual;

Lungimea sculei de etanșare – 1300 mm

Puterea instalată - 0,8-2 kW;

Alimentare - 220 V, 50 Hz.

Control – pedală pneumatică

Sigilarea cusăturii și timpul de răcire reglabil – da

Tip element de etanșare – impuls

Grosimea totală a materialului de tăiat este de până la 200 de microni

Încălzirea este pe două fețe.

Videoclipul lucrării: https://www.youtube.com/watch?time_continue=1&v=JvUI66bAeoo&feature=emb_logo

https://www.youtube.com/watch?v=jLhev3wdKjQ&t=4s

https://www.youtube.com/watch?v=3WlEON5GNEQ&t=1s

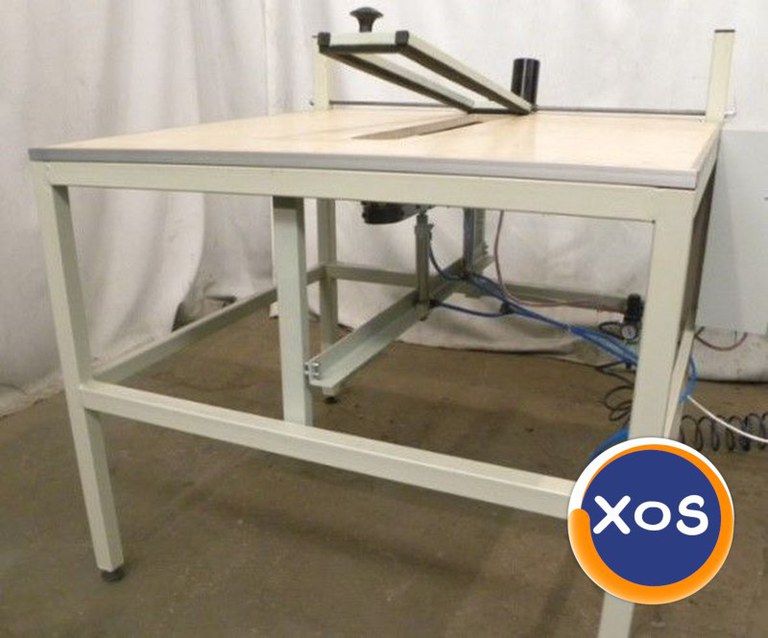

INSTALARE PENTRU FORMAREA GÂTULUI

Instalația produce o tăietură în formă de U pe o piesă de prelucrat care măsoară 65 x 600 mm, pentru producerea de chingi de prindere pe un big bag cu două sling - „T-shirt”.

Specificatii:

Productivitate – până la 60 buc/oră;

Dimensiuni caneluri – 600x65 mm;

Putere instalată – 1 kW;

Personal de service, persoane – 1 persoană;

Uneltele de tăiere funcționează în modul puls.

Timpul de tăiere pentru 4 straturi este de până la 15 secunde.

Acționarea sculei de sudură este pneumatică.

Controlul automat al ciclului de sudare.

Dimensiuni (cu lungimea cusăturii de 600 mm) - 900 x 1500 x 1100 mm.

Videoclipul lucrării: https://www.youtube.com/watch?v=fkqagoASHGA&t=1s

MAȘINĂ PENTRU TĂIEREA MÂNECĂLOR DIN ASTFEL POLIPROPILENĂ

La montaj se decupa corpul big bag-urilor folosind o taietura in zig-zag a unei maneci din polipropilena impletita, de lungime masurata.

O cusătură în zig-zag și topirea capetelor materialului în timpul tăierii asigură prevenirea desfacerii în continuare a materialului în fire separate.

Specificatii:

Putere instalată – 1 kW;

Productivitate - 60 buc/oră;

Personal de service, oameni – 1

Uneltele de tăiere funcționează în modul puls.

Timpul de tăiere pentru 4 straturi este de până la 15 secunde.

Acționarea sculei de sudură este pneumatică.

Controlul automat al ciclului de sudare.

Dimensiuni - 900 x 1500 x 1100 mm.

Lungimea sculei – 1100 mm

Controlul etanșării folosind o pedală pneumatică

Suport role – 1 buc.

Videoclipul lucrării: https://www.youtube.com/watch?v=aiHLgTZUmO0&t=1s

https://www.youtube.com/watch?v=gPwb4P97yXE

https://drive.google.com/file/d/1mP7HfDZXSED0_U4h9PdUoP48XpjcYjFN/view?usp=sharing

https://drive.google.com/file/d/1ipq6rx1aUfX1xAU8ouyN4B-AY36gLJLS/view?usp=sharingLa montaj se decupa corpul big bag-urilor folosind o taietura in zig-zag a unei maneci din polipropilena impletita, de lungime masurata.

O cusătură în zig-zag și topirea capetelor materialului în timpul tăierii asigură prevenirea desfacerii în continuare a materialului în fire separate.

Specificatii:

Putere instalată – 1 kW;

Productivitate - 60 buc/oră;

Personal de service, oameni – 1

Uneltele de tăiere funcționează în modul puls.

Timpul de tăiere pentru 4 straturi este de până la 15 secunde.

Acționarea sculei de sudură este pneumatică.

Controlul automat al ciclului de sudare.

Dimensiuni - 900 x 1500 x 1100 mm.

Lungimea sculei – 1100 mm

Controlul etanșării folosind o pedală pneumatică

Suport role – 1 buc.

Videoclipul lucrării: https://www.youtube.com/watch?v=aiHLgTZUmO0&t=1s

https://www.youtube.com/watch?v=gPwb4P97yXE

https://drive.google.com/file/d/1mP7HfDZXSED0_U4h9PdUoP48XpjcYjFN/view?usp=sharing

https://drive.google.com/file/d/1ipq6rx1aUfX1xAU8ouyN4B-AY36gLJLS/view?usp=sharing

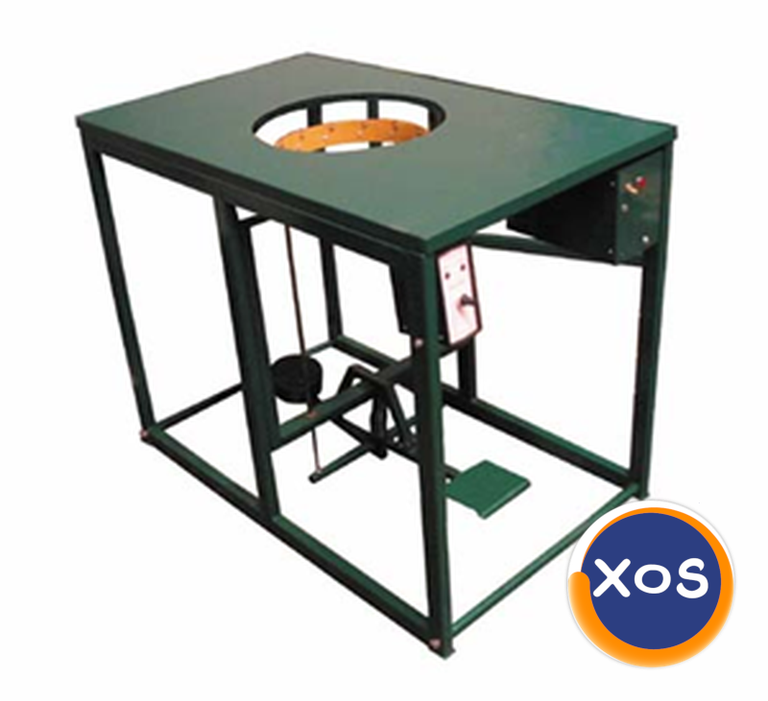

INSTALATIE PENTRU PRODUCEREA UN CERC 350 MM

Folosit pentru tăierea unei găuri cu diametrul de 350 mm în centrul fundului unui big bag, la producția de big bag cu trape de descărcare. Ulterior, gâturile de descărcare/încărcare sunt cusute de aceste orificii.

Specificatii:

Productivitate - până la 60 buc/oră;

Diametrul gaurii – pana la 350 mm;

Putere instalată – 1 kW;

Dimensiuni de gabarit (lungime/latime/inaltime) – 1380/1000/805 mm;

Greutate - până la 75 kg;

Personal de service, oameni – 1 persoană

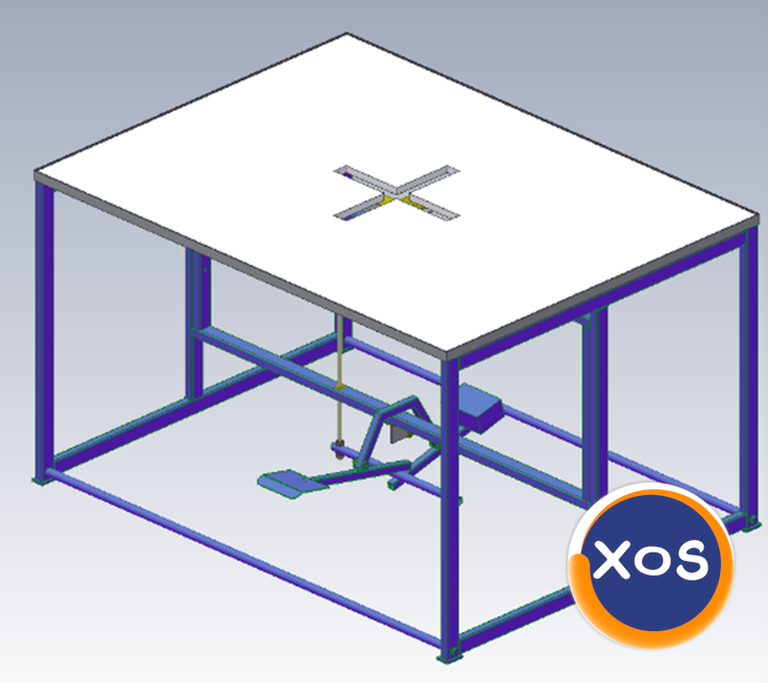

INSTALARE PENTRU PRODUCEREA UNUI CANELUR IN FORMA DE CRUCE 350X350 MM

Instalația este concepută pentru a obține o canelură în formă de cruce de 350x350 mm în centrul fundului unui big bag, la producția de big bag cu trape de descărcare. Ulterior, gâturile de descărcare/încărcare sunt cusute de aceste orificii. (Scopul instalării este identic cu scopul instalării pentru obținerea unui cerc cu diametrul de 350 mm).

Specificatii:

Productivitate - până la 60 buc/oră;

Dimensiuni caneluri:

latime – 350 mm;

lungime - 350 mm

Putere instalată – 1 kW;

Dimensiuni de gabarit (lungime/latime/inaltime) – 1380/1000/805 mm;

Greutate - până la 75 kg;

Personal de service, oameni – 1 persoană

PRESĂ PENTRU AMBALAREA

Presa de ambalare este concepută pentru ambalarea pungilor BIG-BAG, adică. pentru a minimiza volumul ocupat de aceste produse.

Unitatea este fabricată într-un design pe podea și este destinată funcționării în încăperi cu temperaturi de la +100C până la +350C, cu o umiditate relativă a aerului de până la 75%.

Specificații

• Proiectare montaj – montat pe podea;

• Acționare – pneumatică;

• Poziţionare – manuală;

• Comandă - comutator cu pârghie;

• Dimensiuni masa, mm - 500x500;

• Înălțimea de ridicare a plăcii este reglabilă;

• Lungimea cursei plăcii, mm - până la 500.

Videoclipul muncii: https://drive.google.com/file/d/1vQxQugtp3MK3KrT4YF5J4KVjM_Y_IkDM/view?usp=sharing

INSTALARE PENTRU TĂIEREA SLINGS

Principiul de funcționare:

Pe suportul de role al instalatiei se monteaza 4 role, cu chingi, separate prin conuri. Distanța dintre role este de 5-7 mm. Operatorul așează 4 chingi pe masă în același timp, apasă pedala pneumatică și apasă simultan patru chingi în zona de lucru. Un cuțit termic iese automat de dedesubt, tăind prin aceste chingi. Operatorul scoate produsele finite tăiate și le întinde pe următoarele.

Puteți instala o masă extinsă pe această instalație (de exemplu, 1,5 m lungime) și puteți scoate curele de lungimea necesară (1 m, 1,5 m, 2 m). În acest caz, pedala pneumatică va fi într-o zonă confortabilă pentru funcționare.

Specificatii:

Lățimea cursei - 40 mm

Grosimea curelei - până la 6 mm

Tăiere simultană – 1-4 bucăți

Zona de lucru – 200 mm (lungimea sculei)

Lățimea mașinii – 350-400 mm

Înălțimea mașinii – 1100 mm

Lungimea mașinii – 1100 mm

Consum de energie electrică – până la 1 kW

Control – pedală pneumatică

Instalația este alimentată de la rețea - 220 V.

Mod de funcționare – impuls (consum de energie electrică doar în momentul închiderii traversei).

Temperatura de încălzire a instrumentului este reglabilă...

Suport role - da

Tragerea materialului sub elementul de etanșare manual de către operator.

Link video:

https://www.youtube.com/watch?v=JeWJrpbndQ0

Echipamentul este ușor de transportat, instalat și întreținut.

Instalația este destinată funcționării în spații industriale închise, cu o temperatură ambientală (UHL-4) +5 -:- +35 0C, cu o umiditate relativă de până la 70%.
